Kuinka KTG:n hydrauliakseliperävaunut tukevat raskaita kuljetuksia?

Mikä on raskaaseen käyttöön tarkoitettu perävaunu ja milloin tarvitset sellaisen?

A Heavy Duty Trailerii on hinattava tai itsekulkeva kuljetusalusta, joka on suunniteltu kuljettamaan tavallisten kaupallisten rahtiperävaunujen kapasiteetin ylittävää kuormaa, jotka tyypillisesti määritellään yli 40 tonnin hyötykuormiksi, ja erikoiskokoonpanot ulottuvat kymmeniin tuhansiin tonneihin vaativimpiin teollisuuskuljetusprojekteihin. Raskaat perävaunut ovat olennainen mahdollistaja laajamittaisessa infrastruktuurin rakentamisessa, öljy- ja kaasuprojektien toteuttamisessa, sähköntuotantoasennuksissa, telakkatoiminnassa, siltojen vaihdossa ja kaivoslaitteiden siirtämisessä kaikissa suurissa teollisuustalouksissa.

Raskaassa liikenteessä käytettävien perävaunujen kolme perusluokkaa ovat: perinteiset vedettävät perävaunut (vetävät voimanlähteellä kiinteistä kytkentäpisteistä), hydrauliset alustaperävaunut (jossa on yksilöllisesti ohjatut hydrauliset jousitusakselit, jotka tasaavat kuorman tienpinnasta riippumatta) ja itseliikkuvat modulaariset kuljettimet (SPMT), jotka yhdistävät oman tehonsa ja ohjauksensa itsenäiseksi ulkopuoliseksi alustaksi. Kukin tyyppi palvelee erilaisia ​​kuormitusominaisuuksia, työmaan pääsyolosuhteita ja käyttövaatimuksia, ja niiden välillä väärä valinta johtaa joko vaaralliseen kuljetukseen tai merkittävään tehtävään tarpeettoman kapasiteetin ylikulutukseen.

Ostajille, projektipäälliköille ja logistiikkainsinööreille Lähi-idässä ja maailmanlaajuisesti KTG-3-, KTG-4-, KTG-5- ja KTG-6-sarjojen kaltaisten hydraulisten linjaperävaunujen erityisten suorituskykyparametrien ymmärtäminen on välttämätöntä raskaiden kuljetussopimusten oikealle laitespesifikaatiolle, jossa kuormapainot, akselipainot ja yksityisen liikenteen infrastruktuurin rajat voivat määrittää sekä julkisen että käytännön rajat.

Mitkä ovat kolme perävaunutyyppiä: Raskaan liikenteen luokituskehys

Kolmen perävaunutyypin ymmärtäminen raskaan ja erikoiskuljetuksen yhteydessä tarjoaa olennaisen kehyksen laitteiden valinnalle. Teollisuuden luokittelussa perävaunut erotetaan ensisijaisesti niiden rakenteellisesta suunnittelusta, jousitusjärjestelmästä ja siitä, tarvitaanko niiden käyttövoimaan ulkoinen voimanlähde.

Tyyppi 1: Perinteiset raskaan tavaran perävaunut

Perinteiset Heavy Duty Trailer -mallit sisältävät matalat (lowboy) perävaunut, porrasperävaunut ja jatkettavat perävaunut, joita hinaa edessä oleva raskas vetoauto. Nämä ovat maailmanlaajuisesti eniten käytettyjä raskaskuljetusalustoja, koska niiden kustannukset ovat alhaisemmat verrattuna hydraulisiin ja itsekulkeviin vaihtoehtoihin, ne ovat yhteensopivia vakiovetoyksiköiden kanssa ja ne ovat saatavilla laajasta maailmanlaajuisesta tuotantokannasta.

Perinteisiä matalalavaperävaunuja on saatavana 2–10 akselilinjalla, hyötykuormalla 50 tonnista yli 200 tonniin riippuen akselimäärästä, akselivälistä ja rakenteellisesta palkin rakenteesta. Suurin sallittu akselipaino on useimmissa maissa 8–13 tonnia akselia kohden vakioperävaunuissa, mikä tarkoittaa, että 4-akselinen matalalavaperävaunu, jonka kuorma on 4 tonnia akselia kohden, jakaa painon 8 akselipisteen kesken ja voi saavuttaa noin 32–52 tonnin kokonaishyötykuorman kansallisista määräyksistä riippuen. Raskaampia kuormia varten lisätään ylimääräisiä akselilinjoja lisäämään akselin kosketuspisteiden määrää ja vähentämään akselikohtaista kuormitusta lain sallitulle tasolle.

Tyyppi 2: Hydrauliset alustaperävaunut, joissa on yksilöllisesti ohjattavat akselit

Hydrauliset alustaperävaunut, jotka tunnetaan myös nimellä hydrauliset akselilinjaperävaunut tai SPMT-tyyppiset alustat, kun ne on varustettu ohjauksella mutta ei työntövoimalla, käyttävät erikseen hydraulisesti ohjattavia jousitussylintereitä jokaisessa akseliasennossa. Hydraulinen jousitus palvelee kahta kriittistä toimintoa samanaikaisesti: se tasaa aktiivisesti kuormalavaa tienpinnan epätasaisuuksista huolimatta, ja sen avulla kuljettaja voi laskea koko kannen lastaamisen ja purkamisen helpottamiseksi ilman ulkoisia nostolaitteita.

KTG-sarjan hydrauliset akselilinjaperävaunut (KTG-3, KTG-4, KTG-5, KTG-6) edustavat tähän kategoriaan suunniteltua tuotelinjaa, joka tarjoaa 3-6 akselilinjaa standardoidussa modulaarisessa muodossa, joka mahdollistaa useiden yksiköiden kytkemisen vierekkäin tai rinnakkain, jotta saavutetaan tietyt lavamitat ja ajoneuvon käsien määrä. Tämä modulaarisuus on hydraulisten lavaperävaunujen ratkaiseva kaupallinen etu verrattuna kiinteäkokoonpanoon tavanomaisiin matalasänkyihin raskaan teollisuuden kuljetussopimuksissa, joissa kuormat vaihtelevat merkittävästi siirtojen välillä.

Tyyppi 3: Itseliikkuva modulaarinen kuljetin (SPMT)

Itseliikkuva modulaarinen kuljetin on teknisesti edistynein ja toiminnallisesti joustavin luokka raskaassa liikenteessä. Itseliikkuva modulaarinen SPMT-kuljetin yhdistää hydraulisen kannen, yksittäisen akselin ohjauksen ja ajoneuvon voimayksikön (joko diesel- tai sähkökäyttöisen) modulaariseen alustaan, joka voi liikkua mihin tahansa suuntaan, pyöriä paikan päällä ja kulkea maastossa, johon traktori-perävaunuyhdistelmät eivät pääse käsiksi. Itseliikkuva modulaarinen perävaunun nimitys korostaa perävaunun kykyä toimia ilman ulkoista voimanlähdettä, mikä on kriittistä sovelluksissa, kuten telakan kuivatelakkasiirroissa, teollisuuslaitosten käännöksissä ja silta-asennuksissa, joissa vetoauton tielle pääsy on mahdotonta.

Moderni itseliikkuva modulaarinen SPMT-kuljetin voi kuljettaa hyötykuormia 100 - yli 100 000 tonnia, kun useat moduulit synkronoidaan sähköisesti ja lastataan verkkoon, mikä tekee SPMT:stä ainoan käyttökelpoisen kuljetusratkaisun kokonaisille alustamoduuleille offshore-öljy- ja kaasurakentamisessa, suurissa jalostamoiden reaktorialuksissa ympärillä olevien hissiinfrastruktuurien ja siltapalkkien kuljetusten aikana.

Itseliikkuva modulaarinen kuljetin: Kuinka SPMT-tekniikka toimii

Itseliikkuvassa modulaarisessa kuljettimessa yhdistyvät neljä teknistä järjestelmää yhdeksi integroiduksi yksiköksi: rakenteellinen kannen runko, hydraulinen jousitus ja ohjausjärjestelmä, voima- ja käyttöjärjestelmä sekä elektroninen ohjaus- ja synkronointijärjestelmä. Jokaisen järjestelmän on toimittava oikein ja koordinoidusti kaikkien muiden järjestelmien kanssa, jotta SPMT toimisi turvallisesti äärimmäisillä kuormituksilla, joita se on suunniteltu kantamaan.

Rakenteellinen kansi ja modulaarinen arkkitehtuuri

Spmt:n itseliikkuva modulaarinen kuljetuskansi on valmistettu erittäin lujasta teräksestä ristikkorakenteessa, joka jakaa kuorman samanaikaisesti kaikkiin akseliasemiin. Modulaarisen rakenteen ansiosta yksittäiset SPMT-yksiköt, joiden vakioleveys on (tyypillisesti 2,43 m per moduuli) voidaan liittää vierekkäin 2,43 m, 4,86 ​​m, 7,29 m tai leveämpien alustojen luomiseksi, ja yhdistämisen päästä päähän minkä tahansa käytännöllisen pituisten alustojen luomiseksi. Yksi SPMT-moduuli tarjoaa tyypillisesti 4-8 akselilinjaa kulkusuunnassa, ja moduulit yhdistetään vastaamaan tietyn kuorman jalanjälkeä ja painoa.

Itseliikkuvassa modulaarisessa perävaunurakenteessa käytetty rakenneteräs on tyypillisesti korkeatuottoista terästä, jonka vähimmäismyötölujuus on 690 MPa (100 000 psi), joka tarjoaa lujuus-painosuhteen, joka tarvitaan maksimikuormien kantamiseen ja pitää kannen korkeuden mahdollisimman alhaisena kannen ja lastin yhteiskorkeuden minimoimiseksi sillan ja yläpuolisen välyksen rajoituksia varten.

Hydraulinen jousitus ja ohjausjärjestelmä

Jokainen akselin asento itseliikkuvassa modulaarisessa SPMT-kuljettimessa on varustettu itsenäisesti ohjattavalla hydraulisylinterillä, joka ripustaa kannen akselin yläpuolelle. Hydraulijärjestelmä yhdistää kaikki sylinterit yhteiseen jakotukkiin yksittäisillä ohjausventtiileillä, mikä mahdollistaa:

• Aktiivinen kannen tasoitus: Kun SPMT kulkee epätasaisessa maastossa, yksittäiset sylinterit ulottuvat tai vetäytyvät sisään kannen pitämiseksi vaakasuorassa asennossa ja suojaavat herkkää lastia kallistumiselta, liukumiselta ja rakenteellisen kuormituksen aiheuttamalta epätasaiselta tuelta. Tason toleranssi on tyypillisesti plus tai miinus 0,5 - 1,0 astetta vaakatasosta.
• Korkeuden säätö: Kansi voidaan laskea maan tasolle kuorman siirtämistä varten ja nostaa kuljetuskorkeuteen kuljetuksen aikana. Pystysuuntainen liikealue on tyypillisesti 300 - 600 mm SPMT-mallista riippuen.
• 360 asteen akseliohjaus: Jokaista akselia voidaan ohjata itsenäisesti, jolloin SPMT voi kulkea mihin tahansa suuntaan, ottaa käyttöön minimaalisen säteen ja suorittaa rapuohjauksen (sivusuunnassa) kantta kääntämättä. Tämä on ominaisuus, joka tekee SPMT:stä ainutlaatuisen soveltuvan ahtaisiin teollisuuskohteisiin.

Teho ja käyttöjärjestelmä

SPMT-itseliikkuvan modulaarisen kuljettimen voimayksikkö on tyypillisesti dieselmoottori (tai uudemmissa sähkövetoisissa malleissa akku- tai polttokennovoimanlähde), joka käyttää hydraulipumppuja, jotka syöttävät sekä jousitussylintereitä että pyörävetomoottoreita. Vetomoottorit kussakin akselin pyöräasennossa tarjoavat työntövoimaa ja jarrutusta, ja elektroninen ohjausjärjestelmä hallitsee vääntömomentin jakautumista kaikkien vetävien pyörien välillä estääkseen pyörien luistamisen äärimmäisen kuormituksen alaisena.

Nykyaikaiset itseliikkuvat modulaariset SPMT-kuljettimet saavuttavat 1-8 km/h ajonopeudet kuorman painosta, maastosta ja reitin geometriasta riippuen, mikä saattaa vaikuttaa hitaalta absoluuttisesti mitattuna, mutta on sopiva kuljetettavien kuormien mittakaavaan ja arvoon nähden. 5 000 tonnin offshore-lavamoduuli, joka liikkuu 3 km/h:n nopeudella, kuljettaa liike-energiaa, joka vastaa täysin lastattua tavarajunaa linjanopeudella, ja SPMT-kuljetuksen hallitut alhaiset nopeudet ovat turvallisuuden kannalta kriittinen suunnitteluparametri eikä suorituskyvyn rajoitus.

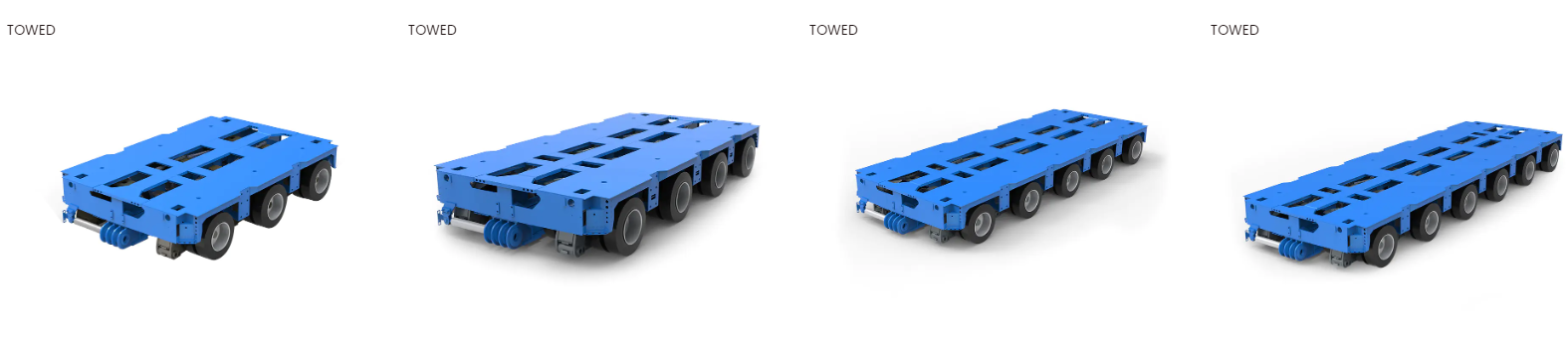

Hydrauliset KTG-akseliperävaunut: Täydellinen tekninen opas

KTG-sarjan hydrauliset akselilinjaperävaunut edustavat raskaan teollisuuden kuljetussektorille suunniteltua tuoteperhettä, jossa on neljä vakiokokoonpanoa, jotka vastaavat 3, 4, 5 ja 6 akselilinjaa per perävaunuyksikkö. Jokainen KTG-kokoonpano tarjoaa erilaisen hyötykuorman kapasiteetin, kannen pituuden ja akselikuorman jakautumisprofiilin, mikä tekee sarjasta soveltuvan monenlaisiin raskaisiin kuljetuksiin suurista muuntajista ja paineastioista offshore-laitemoduuleihin ja satamakoneisiin.

KTG-3 Hydrauliakselinen riviperävaunu 3-akselilla: Tekniset tiedot ja sovellukset

The KTG-3 hydrauliakselinen linjaperävaunu 3 akselilla on KTG-sarjan kompaktein kokoonpano, joka tarjoaa alustan, joka sopii kuormille, jotka mahtuvat 3-akselin alueelle ja vaativat hydraulisen jousituksen lastin suojaamiseksi tai kannen tasoitusominaisuuden, jota perinteiset perävaunut eivät pysty tarjoamaan.

• Akselikokoonpano: 3 riviä hydrauliakseleita, 2 tai 4 pyörää akselilinjaa kohden konfiguraatiosta riippuen, 6-12 pyörän kosketuspistettä yhteensä.
• Hyötykuorman kapasiteetti: Tyypillisesti 60-90 tonnia lavan kokonaishyötykuormaa renkaiden spesifikaatioista ja tienpinnan olosuhteista riippuen.
• Kannen mitat: Kannen vakioleveys 2,43–3,0 m, kannen pituus vastaa 3-akselisen moduulin pituutta.
• Hydraulisen jousituksen liike: 300 - 500 mm pystysäätöalue lastaus- ja kuljetuskorkeuden optimointiin.
• Parhaat sovellukset: Muuntajat, pienet paineastiat, teollisuuskoneet, generaattorit ja puolustustarvikekuljetukset, joissa kuormat ovat 3-akselisen kapasiteettialueen sisällä.

KTG-4 Hydrauliakselinen riviperävaunu 4-akselilla: Tekniset tiedot ja sovellukset

The KTG-4 hydrauliakselinen linjaperävaunu 4 akselilla lisää yhden akselilinjan KTG-3-alustaan, mikä lisää suhteellisesti hyötykuormaa ja jakaa kuorman pidemmälle kosketusvyöhykkeelle, mikä vähentää pistekuormitusta herkillä tienpinnoilla ja siltarakenteilla.

• Akselikokoonpano: 4 riviä hydrauliakseleita, jotka tarjoavat yhteensä 8-16 pyörän kosketuspistettä.
• Hyötykuorman kapasiteetti: Tyypillisesti 80–120 tonnia lavan kokonaishyötykuormaa tavallisissa tiekuljetuskokoonpanoissa.
• Akselipaino riviä kohti: Noin 20-30 tonnia akselilinjaa kohti kokonaishyötykuormasta riippuen raskaiden kuljetusten lupien sallituissa rajoissa useimmilla Lähi-idän lainkäyttöalueilla.
• Parhaat sovellukset: Keskitehoiset muuntajat (50-100 tonnin valikoima), petrokemian alukset, rakennuskoneet (suuret kaivinkoneet, nosturit ilman puomia) ja satamakäsittelykoneet.
• Kytkentäkyky: KTG-4 voidaan liittää KTG-lisämoduuleihin rinnakkain tai vierekkäin, jotta voidaan luoda suurempia alustoja kuormille, jotka ylittävät yhden yksikön kapasiteetin.

KTG-5 Hydrauliakselinen riviperävaunu 5-akselilla: Tekniset tiedot ja sovellukset

The KTG-5 hydrauliakselinen linjaperävaunu 5 akselilla tarjoaa KTG-sarjan keskitason kapasiteetin, mikä tarjoaa merkittävän hyötykuorman lisäyksen 4-akseliseen kokoonpanoon verrattuna, mutta pysyy useimpien Lähi-idän ja maailmanlaajuisten infrastruktuuri- ja energiaprojektien raskaiden kuljetusten reittitutkimusten toiminnallisissa rajoituksissa.

• Akselikokoonpano: 5 riviä hydrauliakseleita, jotka tarjoavat 10-20 pyörän kosketuspistettä.
• Hyötykuorman kapasiteetti: Tyypillisesti 100-160 tonnia lavan kokonaishyötykuormaa.
• Ajoneuvon kokonaispaino: Vetokoneen ja perävaunun taaralla ajoneuvoyhdistelmän kokonaismassa (GCVW) on 180–250 tonnia, mikä vaatii erityisiä kuljetuslupia ja usein reitin vahvistamista tai saattajan useimmilla lainkäyttöalueilla.
• Kannen vaaitustarkkuus: Hydraulinen ohjaus pitää kannen tason + tai miinus 0,5 asteessa kaikissa 5 akseliasennossa ja suojaa herkkää lastia, kuten muuntajia ja tarkkuusteollisuuden laitteita kallistuksen aiheuttamilta rakenteellisilta tai sähköisiltä vaurioilta.
• Parhaat sovellukset: Suuret tehomuuntajat (100-150 tonnin valikoima), raskaat reaktorialukset, siltapalkit, offshore-moduulikomponentit ja kaivoslaitteiden siirto.

KTG-6 Hydrauliakselinen riviperävaunu 6-akselilla: Tekniset tiedot ja sovellukset

The KTG-6 hydrauliakselinen perävaunu 6 akselilla on KTG-sarjan raskain yksiyksikkökokoonpano, joka tarjoaa sarjan suurimman akselimäärän ja hyötykuorman vakiomuotoisessa moduulissa. 6-akselinen konfiguraatio soveltuu raskaimmille yksinosturisille 150-200 tonnin kuormille, jotka on kuljetettava tieinfrastruktuurissa ilman, että vaaditaan täysiä itseliikkuvia modulaarisia SPMT-kuljettimia.

• Akselikokoonpano: 6 riviä hydrauliakseleita, jotka tarjoavat 12-24 pyörän kosketuspistettä kaksois- tai superyksirenkaasta riippuen.
• Hyötykuorman kapasiteetti: Tyypillisesti 150–250 tonnia alustan kokonaishyötykuorma vakiokokoonpanossa.
• Akselipainon hallinta: 6-akselinen kokoonpano mahdollistaa hydraulijärjestelmän tasaamaan kuormituksen kaikilla akseleilla, mikä kompensoi epäsymmetristä lastikuormitusta, joka muuten aiheuttaisi yksittäisten akselien ylikuormitusta perinteisissä kiinteäjousitetuissa perävaunuissa.
• Moniosainen kytkentä: Useita KTG-6-yksiköitä voidaan kytkeä rinnakkain pidennettyjen alustojen luomiseksi erittäin pitkille kuormille, kuten siltapalkeille, tuuliturbiinien torneille ja yli 50 metrin pituisille putkiosille.
• Parhaat sovellukset: Erittäin suuret muuntajat ja reaktorit, joiden paino on yli 150 tonnia, raskaan teollisuuden moduulit, öljy- ja kaasulaitoskomponentit, offshore-logistiikka satamaympäristöissä ja suuret siviiliinfrastruktuurielementit.

KTG-sarjan vertailutaulukko

Lähi-idän raskaan liikenteen kuljettaja: markkinoiden vaatimukset ja toimintaolosuhteet

The Lähi-idän raskaan liikenteen kuljetuskone markkinoilla on ainutlaatuisia ominaisuuksia, joita ohjaavat alueen energia-, petrokemian- ja infrastruktuurikehitysohjelmien laajuus. Saudi-Arabia, Yhdistyneet arabiemiirikunnat, Qatar, Kuwait, Oman ja Bahrain edustavat yhdessä korkeimpia raskaiden kuljetusten kysyntää asukasta kohden millä tahansa alueella maailmanlaajuisesti, mikä johtuu meneillään olevista jalostamojen laajennuksista, nesteytetyn maakaasun tuotantolaitosten kehittämisestä, sähköntuotannon parannuksista ja kaupunkien poikkeuksellisen mittakaavista infrastruktuuriohjelmista.

Tekijät, jotka määrittävät Lähi-idän raskaiden kuljetusten vaatimukset

• Äärimmäiset ympäristön lämpötilat: Ympäristön lämpötilat Persianlahden alueella ylittävät säännöllisesti 45 celsiusastetta kesäkuukausina, mikä vaikuttaa merkittävästi hydrauliöljyn viskositeettiin, renkaiden lämmön kertymiseen ja moottorin jäähdytysvaatimuksiin Lähi-idän raskaan liikenteen kuljetusliikenteessä. Hydraulijärjestelmät Lähi-idän Heavy Duty Transporter -käyttöön on määritettävä synteettisten korkean lämpötilan hydrauliöljyjen ja ylimitoitettujen jäähdytysjärjestelmien kanssa, jotka säilyttävät käyttöviskositeetin spesifikaation sisällä 45-50 asteen ympäristöolosuhteissa. Eurooppalaisiin ympäristölämpötiloihin mitoitetut vakiohydrauliikkaöljyt ohenevat tehokkaan viskositeettialueensa yli Persianlahden kesän huippuolosuhteissa, mikä aiheuttaa alentunutta hydraulipainetta ja mahdollisesti katastrofaalista kuormanhallinnan menetystä.
• Suojaus hiekalta ja pölyltä: Tuulen puhaltamat hiekkahiukkaset Persianlahden autiomaassa ovat erittäin hienoja ja hankaavia, ja ne tunkeutuvat tiivistämättömiin laakereihin, hydraulisiin liitäntöihin ja sähköjärjestelmiin sellaisella nopeudella, jota ei tavata lauhkean ilmaston toiminnassa. Middle East Heavy Duty Transporterin teknisten tietojen on sisällettävä vähintään IP65-luokan sähkökotelot, suljetut hydrauliliitännät ja suljetut huoltovapaat laakerit kaikissa akselin kääntöpisteissä. Suojaamattomat tavanomaiset laakerijärjestelyt vaativat säännöllisiä vaihtovälejä, jotka mitataan kuukausissa eikä vuosissa pölyisissä Persianlahden ympäristöissä.
• Tien laadun vaihtelu: Lähi-idän raskaiden kuljetusten reitit vaihtelevat huippuluokan monikaistaisista moottoriteistä erinomaisella päällystelaadulla päällystämättömiin teollisuuden kulkuteihin, satamaterminaalien kiinteisiin telineisiin ja aavikkoraiteosiin, jotka yhdistävät rakennustyömaat lähimpään yleiseen tiehen. KTG-sarjan perävaunujen ja SPMT-lavan hydraulinen jousitus on erityisen arvokas tässä käyttöympäristössä, koska se kompensoi aktiivisesti pinnan epätasaisuuksia, jotka aiheuttaisivat vaarallisia dynaamisia kuormituksia perinteisiin kiinteäjousitettuihin perävaunuihin.
• Suuri yhden hissin kuljetustarve: Lähi-idän öljy- ja kaasusektorilla on jatkuva kysyntä maailman suurimpien raskaiden rahtien kuljetuksille: offshore-vaipparakenteet, FPSO-moduulit, yli 500 tonnin jalostamoreaktorialukset ja voimantuotantolaitteet, mukaan lukien suuret kaasuturbiinit ja niihin liittyvät muuntajat. Tämä kysyntä ohjaa suurikokoisten KTG-6-kokoonpanojen ja SPMT-alustojen valintaa projekteihin, joissa yksittäiset hissit ylittävät 200 tonnia.
• Satamasta toimipaikkaan logistiikka: Monet Lähi-itään saapuvat raskaat lastit tulevat suurten satamien kautta, mukaan lukien Jebel Ali (UAE), kuningas Abdul Azizin satama Dammamissa (Saudi-Arabia), Soharin satama (Oman) ja Hamad Port (Qatar). Raskaiden kuljetusten logistiikkaketju sataman purkamisesta projektialueelle sisältää usein sekä SPMT-operaatioita satamaympäristössä (jossa tieliikenne on rajoitettua) että tavanomaista maantiekuljetusta KTG-lavaperävaunuilla matkan tieosuudella.

Lähi-idän puoliperävaunu: Tavallinen kaupallisen liikenteen selkäranka

Lähi-idän puoliperävaunumarkkinat kattavat täyden valikoiman tavallisia kaupallisia rahtipuoliperävaunuja tavallisista lava- ja verhokuorista erikoisaluksiin ja lämpötilasäädeltyihin yksiköihin, jotka muodostavat alueellisen logistiikkainfrastruktuurin selkärangan. Vaikka Lähi-idän puoliperävaunusegmenttiä ei ole luokiteltu raskaan kaluston laitteiksi, se liittyy toiminnallisesti raskaisiin kuljetuksiin, koska tavalliset puoliperävaunut hoitavat usein komponenttien, lisävarusteiden ja tukilaitteiden esiasemoinnin suuria raskaiden kuljetusprojektien yhteydessä.

Persianlahden yhteistyöneuvoston (GCC) harmonisoidut ajoneuvo- ja kuljetusmääräykset asettavat suurimmaksi sallituksi ajoneuvoyhdistelmien kokonaismassaksi (GCVW) 65 tonnia vakiomalleissa useimmissa jäsenvaltioissa, ja tämän rajan ylittäville yhdistelmille vaaditaan erityislupia. Tämä kynnys on kaupallinen raja tavallisten Lähi-idän puoliperävaunujen ja raskaiden kuljetusten välillä, jotka edellyttävät erikoistuneita KTG- tai SPMT-laitteita ja vastaavia teknisiä analyysejä, reittitutkimuksia ja lupahakemuksia.

SPMT vs KTG hydraulinen perävaunu: oikean laitteiston valinta projektiisi

Päätös SPMT-itseliikkuvan modulaarisen kuljettimen ja KTG-hydraulisen akseliperävaunun välillä tiettyä raskasta kuljetustehtävää varten edellyttää viiden keskeisen projektin tekijän arvioimista: käytettävissä olevat tie- ja reittirajoitukset, kuorman paino ja geometria, paikan sisäänpääsy- ja sijoitusvaatimukset, kuljetusetäisyys ja projektin kokonaisbudjetti, mukaan lukien mobilisaatiokustannukset.

Milloin valita itseliikkuva modulaarinen SPMT-kuljetin

• Rajoitettu pääsy työmaalle, jossa vetoauto-perävaunuyhdistelmät eivät voi ohjata: SPMT-yksiköt voivat ohjata rapuja, pyörittää kuormia paikoillaan ja kulkea etäisyyksien läpi, joita perinteiset perävaunu-vetokoneyhdistelmät eivät pysty navigoimaan. Telakan kuivatelakan lastaus, moduulien sijoittaminen offshore-pinnoille ja laitteiden sijoittaminen toiminnassa oleviin teollisuustiloihin edellyttävät tyypillisesti SPMT-kykyä.
• Kuormat yli 500 tonnia yhdellä nostolla: Vaikka suuriin kokoonpanoihin kytketyt KTG-perävaunut pystyvät teoriassa käsittelemään erittäin suuria bruttokuormia, erittäin suurten moniyksikköisten KTG-järjestelyjen toiminnan hallinta yhdellä voimakoneella muuttuu käytännössä monimutkaisemmaksi noin 500 tonnin yläpuolella. Tämän painon ylittävät SPMT-alustat, joissa on integroitu propulsio jokaisessa moduulipaikassa, tarjoavat paremmin ohjattavan kuormanhallinnan ja tarkemman paikannuskyvyn.
• Siirto kelluvien ja kiinteiden rakenteiden välillä (lataus sisään/ulos): SPMT-hydraulisen jousituksen itsetasautumiskyky yhdistettynä omaan käyttövoimaan tekee SPMT:stä vakiotyökalun lastaamiseen ja purkamiseen alusten ja laiturirakenteiden välillä, missä vuorovesivaihtelu ja aluksen liike edellyttävät jatkuvaa kannen korkeuden säätöä siirtoprosessin aikana.

Milloin valita KTG:n hydraulinen akseliperävaunu

• Maantiekuljetus yli 5 km:n etäisyyksillä: Itseliikkuvat modulaariset SPMT-kuljettimet kulkevat nopeudella 1-8 km/h, eivätkä ne sovellu pitkän matkan maantieliikenteeseen. Vetokoneen vetämät KTG-hydrauliset akselilinjaperävaunut voivat kulkea lupaehtojen mukaisilla tienopeuksilla, tyypillisesti 15-40 km/h raskaassa liikenteessä, mikä tekee niistä oikean valinnan kuljetuksiin satamien, rautatieterminaalien ja projektialueiden välillä merkityksellisillä tieetäisyyksillä.
• Maantiekuljetusta vaativat 60-250 tonnin kuormat: KTG-3 - KTG-6 -sarjat kattavat 60-250 tonnin yksittäisen yksikön valikoiman sopivalla hydraulisella jousituksella ja modulaarisella laajennuskyvyllä, huomattavasti alhaisemmilla laitteiden mobilisointikustannuksilla kuin SPMT-alustat maantiekuljetussovelluksissa tällä painoalueella.
• Projektit, joissa on suuri kuljetustiheys ja kohtalainen yhden liikkeen paino: Teollisuuslaitteiden toistuviin kuljetuksiin 80–150 tonnia liikettä kohti (kuten säännölliset laitoksen käännökset, kaivoslaitteiden siirrot tai toistuvat tehomuuntajien vaihdot) KTG-4- tai KTG-5-perävaunu on kustannustehokkain ratkaisu, koska sen alhaisemmat päivittäiset käyttökustannukset verrattuna SPMT-vuokraan kuolevat edullisemmin useilla muutoksilla.

SPMT vs KTG: Päätöskriteerien vertailu

Reittikartoitus, luvat ja rakennesuunnittelu raskaaseen perävaunukuljetukseen

Jokainen raskas kuljetusliike, johon liittyy a Heavy Duty Trailer Ajoneuvon laillisten kokonaispainorajojen ylittäminen edellyttää jäsenneltyä kuljetusta edeltävää suunnitteluprosessia, joka kattaa reittitutkimuksen, lupahakemukset ja joissakin tapauksissa siltojen, rumpujen ja tiepintojen tilapäisen vahvistamisen ehdotetun reitin varrella. Tämä prosessi ei ole byrokraattinen, vaan todellinen turvallisuus- ja vastuunhallintavaatimus: ylikuormitettu silta, joka epäonnistuu 200 tonnin kuorman alla, aiheuttaa seurauksia, joita mikään kuljetusvakuutus ei täysin kata.

Reittimittausvaatimukset KTG- ja SPMT-kuljetukselle

Raskaiden kuljetusten reittitutkimuksessa KTG- tai SPMT-laitteilla on dokumentoitava ja arvioitava:

• Sillan kapasiteetti: Jokaisen ehdotetun reitin sillan yhteensopivuus ehdotetun ajoneuvoyhdistelmän kokonaismassan ja akselipainon kanssa on arvioitava. Alkuperäiset suunnittelupiirustukset, nykyiset rakenteellisen kunnon tarkastusraportit ja liikenteen kuormitushistoria vaaditaan. Lähi-idän reiteillä monet sillat suunniteltiin alun perin eurooppalaisten tai amerikkalaisten valtateiden kuormitusstandardien mukaisesti 1970- ja 1980-luvuilta, ja niiden todellinen jäljellä oleva kapasiteetti tietyissä raskaiden kuljetusajoneuvojen kokoonpanoissa edellyttää riippumatonta rakennesuunnittelua.
• Ylävaraus: Kaikki yläpuolella olevat esteet, mukaan lukien voimajohdot, tietoliikennekaapelit, siltojen seinät ja opasteet, on tunnistettava ja niiden etäisyys varmistettava lastin ja perävaunun kannen kuljetuskorkeuden suhteen. Muuntajien ja reaktorialusten, joiden kannella on yli 5 metrin korkeus, 11 kV ja 33 kV ilmajohdot voivat vaatia tilapäisen jännitteenpoiston ja fyysisen nostamisen ennen kuljetusliikkeen jatkamista.
• Tien leveys ja kääntösäde: Raskaaseen käyttöön tarkoitettujen perävaunujen yhdistelmän pyyhkäisypolku käännöksissä on laskettava ja fyysisesti varmistettava, että se sopii käytettävissä olevaan tienleveyteen, erityisesti risteyksissä, liikenneympyröissä ja tienkaartoissa. Hydraulisella taka-ohjauksella varustetut KTG-perävaunuyhdistelmät (yleistä KTG-5- ja KTG-6-kokoonpanoissa) vähentävät pyyhkäisyreittiä ohjaamalla taka-akseliryhmiä käännösten aikana voimanlähteeseen nähden vastakkaiseen suuntaan.
• Päällysteen kunto ja kantavuus: Pehmeät tai vaurioituneet tienpinnat voivat vaatia väliaikaisia teräslevyjuoksua, maanpinnan parantamista tai reittipoikkeamista pysyvien päällystevaurioiden välttämiseksi ja ajoneuvon vakauden menettämisen estämiseksi pehmeällä alustalla. Tämä on erityisen olennaista Lähi-idän kulkuväylillä äskettäin luokitellun aavikon maaston läpi.

Usein kysytyt kysymykset

1. Mikä on raskas perävaunu ja miten se eroaa tavallisesta kaupallisesta perävaunusta?

Heavy Duty Trailer on kuljetusalusta, joka on suunniteltu erityisesti kuormille, jotka ylittävät tavallisten kaupallisten perävaunujen hyötykuorman, tyypillisesti yli 40 tonnin hyötykuorman, ja jossa on erikoisrakenne-, jousitus- ja ohjausjärjestelmät ylimitoitettujen, ylipainoisten tai rakenteellisesti herkkien lastien turvalliseen kuljetukseen. Tavalliset kaupalliset perävaunut (lavalavat, verhot, kylmävaunut) on suunniteltu 24–28 tonnin hyötykuormille useimmilla markkinoilla, niissä käytetään perinteistä lehtijousitusta tai ilmajousitusta ja ne voidaan liittää tavallisiin vetoautoihin. Raskaat perävaunut käyttävät vahvempia teräsrakenteita, hydraulijousitusta, moniakselisia konfiguraatioita kuormanjakoon ja vaativat usein erityislupia jokaiseen kuljetusliikkeeseen, joka ylittää lailliset painorajat.

2. Mitä kolmea perävaunutyyppiä käytetään raskaassa liikenteessä?

Kolmen tyyppisiä raskaiden kuljetusten perävaunuja ovat: perinteiset raskaan liikenteen perävaunut (matalat, porrasperävaunut ja jatkettavat peräkärryt kiinteissä kytkentäpisteissä), hydrauliset alustaperävaunut (yksilöllisesti ohjatuilla hydraulisilla jousitusakseleilla, mukaan lukien KTG-3, KTG-4, KTG-5-sarja), ja KTG-elle-SP6-sarjat, ja kuljetusyksiköt, jotka kuljettavat itseään. oma voima, ohjaus ja hydraulinen vaaitus ilman ulkoista voimanottolaitetta. Jokainen tyyppi käsittelee erilaisia ​​hyötykuorman painon, kuljetusetäisyyden, käyttöpaikan rajoitusten ja paikannustarkkuusvaatimusten yhdistelmiä.

3. Kuinka itseliikkuva modulaarinen kuljetin toimii?

Spmt:n itseliikkuva modulaarinen kuljetin toimii integroimalla itsenäisesti ohjatut hydrauliset jousitussylinterit jokaiseen akseliasentoon (jotka tasoittavat kannen ja siirtävät kuormaa tasaisesti maastosta riippumatta), yksittäiset hydraulipyörän käyttömoottorit, jotka tarjoavat työntövoimaa ja jarrutusta, 360 asteen akseliohjaus jokaisessa akseliryhmässä, hydraulinen koordinointijärjestelmä, joka mahdollistaa liikkeen kaikkiin suuntiin. useita kytkettyjä moduuleja. Tuloksena on alusta, joka pystyy kuljettamaan erittäin raskaita kuormia millimetritarkkuudella samalla kun se suojaa herkkää lastia kallistumiselta tai iskukuormitukselta koko kuljetusliikkeen ajan.

4. Mikä tekee Middle East Heavy Duty Transporter -liikenteestä erilaisen Euroopan tai Pohjois-Amerikan raskaasta tavaraliikenteestä?

Lähi-idän Heavy Duty Transporterin toiminnot eroavat lauhkean ilmaston raskaista kuljetuksista ensisijaisesti äärimmäisissä ympäristön lämpötilavaatimuksissa (jopa 50 celsiusastetta, vaativat korkean lämpötilan hydrauliöljyjä ja laajennettuja jäähdytysjärjestelmiä), hiekan ja pölyn tunkeutumissuojausvaatimuksissa (IP65 tai korkeampi kaikille sähkö- ja hydraulikomponenteille), yksittäisten autoprojektien Gulf-voimaputkien voimansiirto ja Gulf-linjan poikkeuksellinen mittakaava. Satamapohjaisten SPMT-toimintojen ja maantiepohjaisten KTG-perävaunukuljetusten toistuva yhdistelmä yhden projektin logistiikkaketjussa. Laitteet, joita ei ole erityisesti konfiguroitu Persianlahden olosuhteisiin, kokevat ennenaikaisia ​​​​vikoja hydraulisissa, sähköisissä ja mekaanisissa järjestelmissä, kun niitä käytetään Lähi-idän kesäolosuhteissa.

5. Mikä on KTG-6 hydraulisen akseliperävaunun suurin hyötykuorma?

KTG-6 hydrauliakselinen riviperävaunu 6-akselisella peräkärryllä tarjoaa tyypillisen maksimihyötykuorman 150–250 tonnia vakiona yksiyksikkökokoonpanossa renkaiden spesifikaation, tienpinnan kantavuuden ja sovellettavien kansallisten tai alueellisten akselipainomääräysten mukaan. Kun useita KTG-6-yksiköitä kytketään rinnakkain, kokonaishyötykuorma kasvaa suhteessa yhdistettyjen yksiköiden lukumäärään. Yli 500 tonnin kuormille itsekulkeva modulaarinen SPMT-kuljetinkokoonpano on tyypillisesti sopivampi sekä kapasiteetin että toiminnallisten syiden vuoksi, erityisesti silloin, kun vaaditaan tarkkaa paikannusta määränpäässä.

6. Tarvitsenko erityisluvan KTG-hydraulisen akselin perävaunun käyttöön?

Kyllä, käytännössä kaikilla lainkäyttöalueilla maailmanlaajuisesti kaikki ajoneuvoyhdistelmät, jotka ylittävät lainmukaisen enimmäiskokonaismassan (yleensä 40–65 tonnia maasta riippuen), tarvitsevat erityisen kuljetusluvan ennen liikkumista yleisillä teillä. KTG-perävaunuille missä tahansa akselikokoonpanossa KTG-3:n yläpuolella ja jotka kuljettavat huomattavia kuormia, vaaditaan lupa useimmilla markkinoilla. Lupaprosessi edellyttää tyypillisesti ajoneuvon eritelmien, reittimittausasiakirjojen, siltaarviointiraporttien ja ehdotetun kuljetusaikataulun toimittamista asiaankuuluvan tie- ja liikenneviranomaisen hyväksynnän kanssa ennen liikkeen aloittamista. Lähi-idän lainkäyttöalueilla luvat myöntää kunkin maan liikenneministeriö.

7. Voidaanko KTG-hydraulista perävaunua käyttää SPMT:n sijaan kaikissa raskaissa kuljetustöissä?

Ei, KTG:n hydrauliakselilinjaperävaunut eivät voi korvata SPMT:n itseliikkuvia modulaarisia kuljettimia kaikissa raskaissa kuljetuksissa. KTG-perävaunujen ensisijaiset rajoitukset SPMT:hen verrattuna ovat niiden vaatimus ulkoisesta voimanlähteestä käyttövoimaa varten (joka rajoittaa pääsyä ahtaissa paikoissa), niiden perinteinen perävaunun ohjausjärjestelmä (joka estää rapujen ohjaamisen ja pyörimisen paikallaan) ja niiden alhaisempi maksimi hyötykuorma yhden noston siirroissa yli noin 500 tonnen. SPMT:tä vaaditaan erityisesti lastaus- ja purkuoperaatioihin satamissa, ahtaiden teollisuusalueiden sijoitteluun ja kaikkiin sovelluksiin, joissa kuljetuslavan täytyy liikkua sellaisiin suuntiin tai välysten läpi, jotka ovat mahdottomia traktori-perävaunuyhdistelmälle.

8. Mitä eroa on itseliikkuvalla modulaarisella kuljetusvaunulla ja itseliikkuvalla modulaarisella perävaunulla?

Termit itseliikkuva modulaarinen kuljetuskone ja itseliikkuva modulaarinen perävaunu viittaavat molemmat olennaisesti samaan laiteluokkaan: modulaariseen hydrauliseen alustaan ​​integroidulla käyttövoimalla, joka voi toimia ilman ulkoista voimanlähdettä. Termi itsekulkeva modulaarinen perävaunu (SPMT) korostaa alustan modulaarista luonnetta ja sen yhteensopivuutta tavallisten perävaunukytkentöjen ja konfigurointikäytäntöjen kanssa, kun taas itseliikkuva modulaarinen kuljetin korostaa alustan täydellistä kuljetuskykyä, mukaan lukien sen käyttövoima- ja ohjausjärjestelmät. Kaupallisessa ja teknisessä käytössä nämä kaksi termiä ovat suurelta osin vaihdettavissa keskenään, ja lyhennettä SPMT käytetään johdonmukaisesti molemmissa.

9. Miten KTG-5 on verrattuna muuntajakuljetukseen Lähi-idässä käytettävään KTG-6:een?

Lähi-idän voimamuuntajakuljetuksissa valinta 5-akselisen KTG-5 hydrauliakselisen perävaunun ja 6-akselisen KTG-6 hydrauliakselisen perävaunun välillä riippuu muuntajan painosta ja kullekin kuljetusreitille sovellettavista akselipainorajoista. 100–150 tonnin muuntajat ovat tyypillisesti KTG-5-kyvyn sisällä, kun taas yli 150 tonnin muuntajat vaativat KTG-6-kapasiteetin tai tandemkytkettyjä konfiguraatioita. Lähi-idän sähköinfrastruktuurihankkeiden yleisimmille suurille verkkomuuntajille, jotka vaihtelevat 100–250 tonniin, KTG-5 kattaa kevyemmät yksiköt ja KTG-6 käsittelee raskaimmat yksiköt, mikä tekee molemmat olennaiset osat täydellistä Lähi-idän Heavy Duty Transporter -kalustoa energiasektorin logistiikassa.

10. Mitä rakenneterästä käytetään raskaissa perävaunuissa ja miksi sillä on merkitystä?

Raskaat perävaunut, mukaan lukien KTG-sarja ja SPMT-alustat, käyttävät erittäin lujaa rakenneterästä, jonka vähimmäismyötölujuus vaihtelee tyypillisesti välillä 460 MPa - 690 MPa (verrattuna 235 MPa - 355 MPa:iin tavallisten perävaunujen vakiorakenneteräksissä). Tämä luja teräs mahdollistaa perävaunun rakenteen kantavan äärimmäisiä kuormia kannen paksuuden ja kokonaispainon sisällä, mikä pitää perävaunun omapainon niin alhaisena kuin käytännössä on mahdollista, maksimoiden perävaunun kantaman nettokuorman minkä tahansa ajoneuvon kokonaispainorajan rajoissa. Lähi-idän toimintoja varten terässpesifikaatiossa on otettava huomioon myös korkeammat käyttölämpötilat, joissa standardirakenneteräksen myötölujuus voi laskea hieman yli 100 celsiusasteen lämpötiloissa, mikä voi tapahtua korkean ympäristön autiomaassa, kun teräskansi altistuu suoralle auringonsäteilylle ilman lastia tai varjostusta sen yläpuolella.
